不锈钢管自动包装流水线

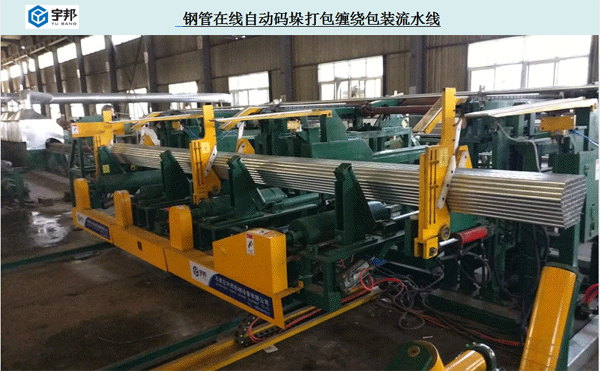

不锈钢管自动码垛打包缠绕包装生产线(臂式码垛+缠绕包装+PET带打包)

 钢管自动码垛打包缠绕包装流水线(臂式码垛+缠绕包装+PET带打包):适用10-100mm直径,长2-6米不锈钢管、铜管等管材自动化包装,实现自动计数、机械臂式码垛、六角成形、自动打包、自动(彩带、编织布、塑料袋)缠绕包装、自动胶带封口、自动称重、自动贴标、自动平移收料、完成整个自动化包装流程,PLC控制 ,操作简单、自动化程度高、削减人力,降低成本,降低劳动强度、进步服从、包装规范。






一、产品介绍:

   钢管自动码垛打包缠绕包装流水线(1对2):适用10-100mm直径,长2-6米不锈钢管、铜管等管材自动化包装,实现自动计数、码垛、六角成形、自动打包、自动(彩带、编织袋、塑料袋)缠绕包装、自动胶带封口、自动称重、自动贴标、自动平移收料、完成整个自动化包装流程,PLC控制 ,操作简单、自动化程度高、削减人力,降低成本,降低劳动强度、进步服从、包装规范。

二、适用的产品:

1、产品:

1-1、材质 :不锈钢管、焊管、无缝钢管等管材

1-2、直径:10-160mm

1-3、长度:3-6.2米

1-4、重量:3-9KG/根;100-300KG/捆

2、缠绕膜:

2-1、材质:塑料袋、编织袋、彩带

2-2、宽 200mm

2-3、外径:400-500mm

3、打包带

   3-1、材质:PET

3-2、宽度*厚度:12*0.6mm

4、封口胶带:

   4-1:内径:76mm


三、包装流程:

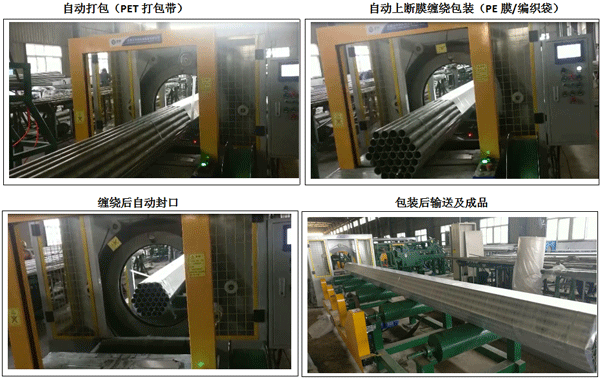

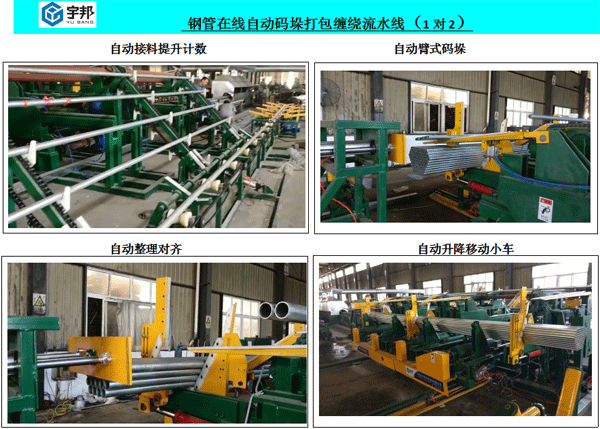

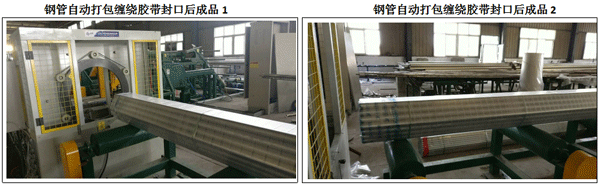

YB-MDDBCR-02G钢管自动码垛打包缠绕包装流水线流程:自动接料--自动计数提拔-自动码垛--自动整顿对齐--自动升降移动小车-自动六角成型输送--自动成型打包(PET塑钢带)-全自动上断膜缠绕(PE膜带/编织袋/彩带)--自动胶带封口--自动称重(备选)--自动贴标(备选)-自动横移输送(备选)-吊车吊走整垛(整个流程完成)。

四、技术参数:

机器型号     YB-MDDBCR-02G

1、适用管材:10--160mm不锈钢管、铜管等管材 ;管生产速度:20-70米/分

2、自动码垛对齐:自动码垛、整顿对齐

3、自动打包机:2.5秒/道  塑钢带

4、自动缠绕机:

² 工作模式:缠膜或捆膜

² 转环直径:800mm

² 转环速度:40  60/分钟,变频可调、缓起缓停

² 货物尺寸:¢380  565, 长度 6000mm

² 货物重量:2100kg max



² 带自动夹膜、断膜机构。

² 启动体例:脚踏开关、按钮开关

² 下压机构:气动调节

² 输送线类型:重型动力包胶滚筒输送线,L6000mm,滚筒直径90mm(包胶后),滚筒轴心距355.5mm

² 台面高度:800mm

² 电源:单相220V, 50Hz

² 气源:0.4-0.6Mpa

² 拉伸膜规模:厚 20-35microns, 幅宽200mm, 膜卷外径100mm以内纸芯25mm

5、机  架 : SS41(A3钢喷塑处理) 轴 S45C轴承钢

6、滚  筒 : 双端镶轴承滚筒(镀锌)

7、机  罩:  SS41(A3钢喷塑处理)

8、导 向 板  : SS41(A3钢喷塑处理

9、动 力 电      AC,3相,380V,12KW 50HZ

10、空气消费      500NL/MIN(空气使用量:5-6kg/cm2)

11、整条包装线形状尺寸:21900mm*6400mm*2100mm

12、整条包装线重量:12T

11、适用于不锈钢生产线:1对2

五、电气配置:

1、整线PLC采用日本三菱品牌(单机以标准配置为准)

2、触摸屏采用台湾台达品牌(单机以标准配置为准)

3、低压电器以施耐德为自

4、传感为欧姆龙品牌

5、气动原件:亚德克

6、配管线:全线设线槽,动力、控制分开,出线槽以软管珍爱

7、配线:配线均标明线号,线端使用端子压接

8、设备做往复活动的电缆线使用移动性专用线缆及CABE CHAIN 珍爱
